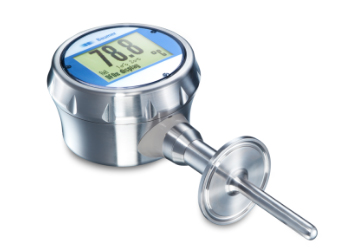

頻率掃描技術：

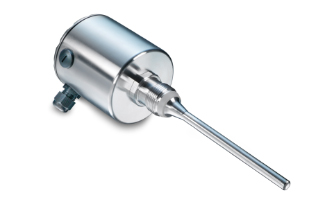

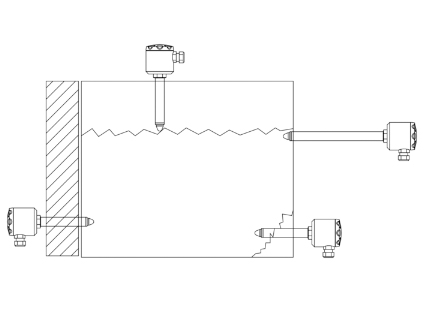

集成在傳感器探頭中的電極與周圍環境共同形成一個電容， 其電容值取決于介質的介電常數。 電容器和傳感器電路中的電感線圈共同組成一個諧振電路。 基于測得的諧振頻率和可調的開關動作范圍，開關信號可以被觸發。

靜壓液位測量：

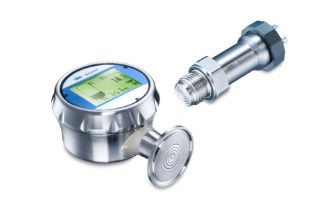

約一半的過程自動化儲罐液位測量是由壓力傳感器完成的。  這個過程既需要較小的壓力測量范圍，同時又要求高精度。 水或水性介質的每米高度靜壓只有約100 mbar。 介質密度必須已知，并據此進行補償或校準，以實現的液位檢測。 如果不是壓力儲罐，那么只需在儲罐底部或靠近底部安裝一個表壓傳感器就足矣。 如果是壓力儲罐，則必須將儲罐中的頭部壓力計算在內。  此時，需要增加一個壓力傳感器，以完成計算。 隨著測量高度降低和頭部壓力增大，要實現測量變得越來越困難，因?yàn)橛啥咧钏玫降撵o壓值相對于傳感器的量程越來越小。

超聲波物位測量：

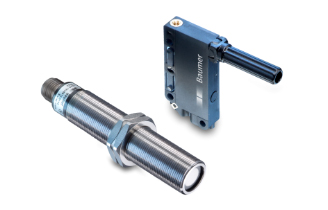

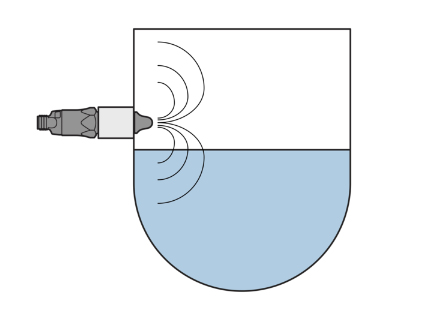

超聲波傳感器的測量原理是測量超聲波信號的傳播時間。 它們發射的高頻聲波會被待測介質表面反射。 介質形態可以是液體、顆?；蚍勰?。 超聲波傳感器能夠清楚地識別光電傳感器無法檢測的透明物體或其它物體。
在進行連續物位測量時，超聲波傳感器會測量其與介質表面之間的距離，測量值以電壓信號形式輸出。 輸出電流或輸出電壓與料位或介質表面與傳感器之間的距離成正比。

電容式物位測量：

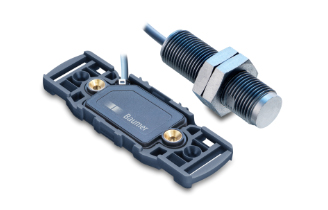

電容式傳感器的工作原理與開放式電容器基本相同： 測量電極與接地電極之間形成一個電場， 如果介電常數εr大于空氣介電常數的物質進入電場，那么電場的電容會增加，具體取決于該物質的εr。 傳感器中的電子模塊可測量出這一電容增加，所產生的信號在后續信號處理期間進行調節，并在對應幅值處觸發輸出開關動作。

光電液位測量：

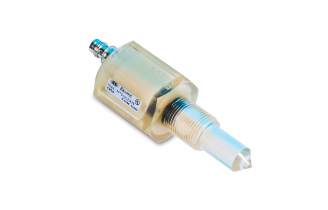

接觸式液位監測和泄漏檢測傳感器： 光電液位傳感器的工作原理是基于全反射臨界角度的變化，這取決于傳感器探頭所接觸的介質是水還是空氣。 如果傳感器探頭接觸的是液體，光束經折射后進入液體，傳感器輸出的開關狀態發生改變。 液體介質可能具有導電性，或混濁、或透明。 泄漏檢測傳感器的工作原理與之相同。
非接觸式液位監測傳感器： 安裝在透明軟管/立管上的液位傳感器遵循同樣的工作原理。 例如，F(xiàn)FDK 16亦利用液體的折射性質： 在沒有液體的情況下，發射光會直接到達接收器； 如果液體進入檢測范圍內，一部分光線發生折射，這樣就只有較少的光線到達接收器。 據此，傳感器就可以分析光強的變化。 光纖傳感器FSL 500C6Y00的工作原理則恰好相反： 在沒有液體的情況下，不會有光線到達接收器。 只有在液體進入傳感器的檢測范圍時，部分發射光才會經折射后到達接收器， 而接收器可以分析光強的變化。 監測范圍約為5mm的陣列設計的優勢是泡沫和小氣泡造成的干擾可以被強大的光纖傳感器忽略。

電位計式物位測量：
電位計是一種基于比例式工作原理的角度傳感器。 通過這種數學關系，數模轉換器可以獨立輸出數字信號，且不受驅動電流UP和電阻值RP的影響。
這種原理采用由無電勢電壓源UP供電的導電管，以實現虛擬滑動方式。 沿著管道的電流會產生線性電壓降。 形成滑動的介質中，在導電罐壁或輔助電極的等電位表面會形成相應的偶極子場。 RM1和RM2這兩個等效替代電阻會形成1:1分壓器。 儲罐或輔助電極與電壓源的一極之間的非對稱電壓形成測量信號UM，該信號與液位呈線性關系，同基于管道長度的電壓源UP的半個幅值呈比例關系。
